Техновектор T 4108 ???????? ????? ????-?????? ??????????? 4 T 4108

Модификации прибора 4108 – оснащаются 4 датчиками поворота и 4 датчиками измерителями вертикальных углов.

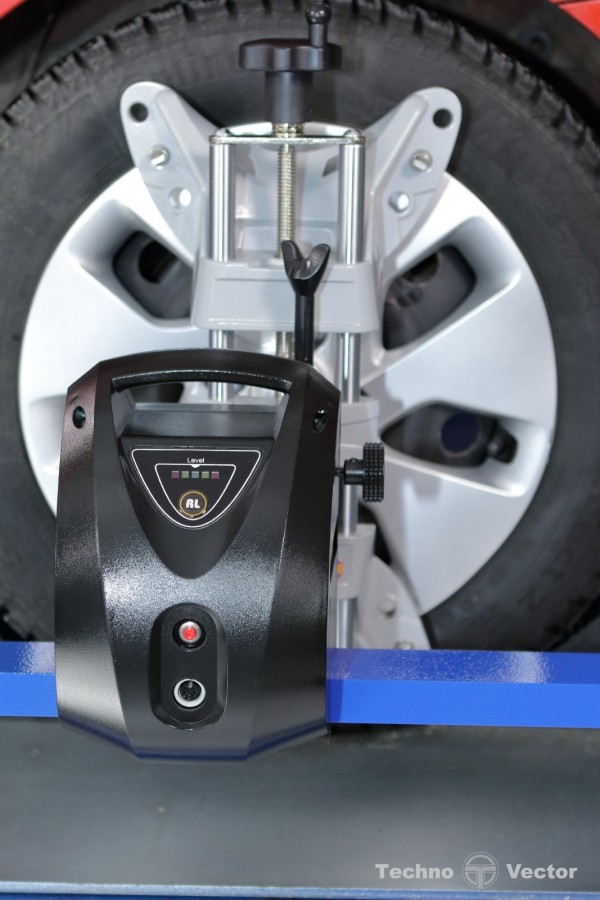

Измерительные блоки оснащены электронными уровнями и подключаются к компьютерной стойке посредством кабелей.

  Для получения бесплатного обновления ПО и Базы данных требуется регистрация оборудования.

ГАБАРИТЫ И ТРАНСПОРТИРОВКА

Стенды ТехноВектор доставляются в специальной таре, количество мест и габариты приведены в таблице:

Тип упаковки	Габаритные размеры (мм) (ДхШхВ)	Вес (кг)
Картонная коробка (захваты)	590 x 300 x 520	17.3
Пленка (Передние поворотные опоры)	450 x 380 x 135	30.2
Картонная коробка (монитор)*	560 x 110 x 420	3.5
Ящик фанерный	1200 x 600 x 300	46.3
Картон (стойка компьютерная T)	720 x 800 x 1190	60.3

Вес БРУТТО : 157.6 кг.

Объем: 1.07 m³

Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах , закрытых кузовах автомобилей , трюмах ,герметизированных отсеках летательных аппаратов).

При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ ОСТОРОЖНО, ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”.

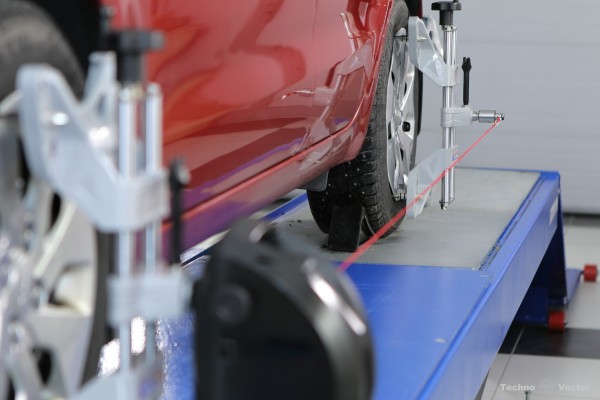

Техно Вектор 4
стенд с кордовой связью

Производство стендов "Техно Вектор" традиционно основано на сочетании импортной электронной базы, надежной механики и современных компьютерных технологий.

Новейшие датчики поворота и наклона с термокомпенсацией увеличивают точность и надежность изделия в целом.

Цифровая передача данных на центральный компьютер позволяет увеличить стабильность работы. Связь с компьютером через USB - порт повышает скорость обмена информацией.

Применение 12-ти разрядного АЦП увеличивает точность обработки сигнала датчиков.

Действие прибора основано на измерении угловых параметров, определяющих положение осей и колес автомобиля, с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров.

Прибор содержит систему прецизионных датчиков, микро- процессорную систему обработки результатов измерений, компьютерную стойку с электронным блоком на базе персонального компьютера, дистанционное управление и комплект вспомогательных устройств и приспособлений. Датчики скомпонованы в четырех измерительных блоках – двух передних и двух задних.

Допускается использование только двух передних измерительных блоках (ИБ) – мод. 4108, при этом, не всегда возможно установить центральное положение руля в процессе регулировки схождения.
Измерительные блоки оснащены магнито-резистивными датчиками поворота с термокомпенсацией (кордовая связь) для измерения углов в горизонтальной плоскости.

Для измерения углов развала и наклона оси поворота колеса применяются высокоточные, термокомпенсированные датчики наклона на базе 3D MEMS технологий, способные выдержать удары до 20000 g, которые обеспечивают высокую надежность работы и точность измерений.

Применение самоцентрирующихся захватов, позволяет работать с дисками диаметром от 12 до 24 дюймов, что позволяет охватить весь спектр современных автомобилей.

В общепринятом понимании приборы подразделяют на следующие категории:

• «Замкнутый контур» - предполагает наличие 8 датчиков измеряющих углы поворота в горизонтальной плоскости и позволяет измерять все углы смещения и симметрии.
• «П – контур» (Открытый контур) – предполагает наличие 6 датчиков измеряющих углы поворота в горизонтальной плоскости и позволяет измерять основные углы смещения осей, т. к. угол смещения переднего моста, угол движения (угол действия тяги). Не позволяет измерять угол смещения заднего моста, угол отклонения геометрической оси.
• «2 ИБ» - предполагает наличие 4 датчиков измеряющих углы поворота в горизонтальной плоскости и позволяет измерять углы схождения и смещения моста (приближенно) только на одной оси. Для измерения другой оси необходима переустановка ИБ, что связано с потерями времени. Не всегда возможно установить центральное положение руля в процессе регулировки схождения.

Прибор обеспечивает контроль положения осей всех четырех колес автомобиля. Управление процессом измерений производиться путем переключения программ с помощью клавиатур пульта дистанционного управления или компьютерной стойки. Цифровая передача данных от измерительных блоков к электронному блоку управления осуществляется по сигнальным кабелям (10м).

Цифровая передача данных на центральный компьютер позволяет увеличить стабильность работы. Связь между компьютером через USB - порт повышает скорость обмена информацией.

В независимости от комплектации стенда, реализована процедура "Компенсация биения дисков" по 3-м точкам. Применение 12-ти разрядного АЦП увеличивает точность обработки сигнала датчиков.

В память персонального компьютера прибора заложена база данных на большое количество моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам. База данных содержит так же схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.

Прибор снабжен программой калибровки измерительных датчиков и калибровочным приспособлением, позволяющими оперативно сохранять и обновлять информацию об основных параметрах датчиков.

Компьютерные стойки управления прибором имеют маркировку «Т» - в случае комплектации стандартной стойкой и «S» - в случае комплектации комбинированной стойкой с ящиками для инструмента. Крышка выполнена из АБС пластика.

Модификация компьютерной стойки выбирается по желанию заказчика. В измерительные блоки всех моделей стендов сход-развал "Техно Вектор" встроены высокоточные электронные уровни со световой индикацией, что обеспечивает работу оператора даже при недостаточном освещении.

Назначение

Компьютерный стенд для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюйма.

Техно Вектор, модификации 4108, 4214N, 4216 (далее прибор) позволяет осуществлять измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

Прибор обеспечивает измерение следующих основных параметров:

для передней и задней оси:

• суммарный и индивидуальный углы схождения колес;
• угол развала колеса;
• углы смещения колес *;
• углы симметрии осей *.

для передней оси (управляемые колеса):

• угол продольного наклона оси поворота колеса;
• угол поперечного наклона оси поворота колеса.

* Данные параметры доступны в полном объеме только для стендов относящихся к категории «замкнутый контур».

Маркировка

Техно Вектор 4
стенд с кордовой связью

Производство стендов "Техно Вектор" традиционно основано на сочетании импортной электронной базы, надежной механики и современных компьютерных технологий.

Новейшие датчики поворота и наклона с термокомпенсацией увеличивают точность и надежность изделия в целом.

Цифровая передача данных на центральный компьютер позволяет увеличить стабильность работы. Связь с компьютером через USB - порт повышает скорость обмена информацией.

Применение 12-ти разрядного АЦП увеличивает точность обработки сигнала датчиков.

Действие прибора основано на измерении угловых параметров, определяющих положение осей и колес автомобиля, с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров.

Прибор содержит систему прецизионных датчиков, микро- процессорную систему обработки результатов измерений, компьютерную стойку с электронным блоком на базе персонального компьютера, дистанционное управление и комплект вспомогательных устройств и приспособлений. Датчики скомпонованы в четырех измерительных блоках – двух передних и двух задних.

Допускается использование только двух передних измерительных блоках (ИБ) – мод. 4108, при этом, не всегда возможно установить центральное положение руля в процессе регулировки схождения.
Измерительные блоки оснащены магнито-резистивными датчиками поворота с термокомпенсацией (кордовая связь) для измерения углов в горизонтальной плоскости.

Для измерения углов развала и наклона оси поворота колеса применяются высокоточные, термокомпенсированные датчики наклона на базе 3D MEMS технологий, способные выдержать удары до 20000 g, которые обеспечивают высокую надежность работы и точность измерений.

Применение самоцентрирующихся захватов, позволяет работать с дисками диаметром от 12 до 24 дюймов, что позволяет охватить весь спектр современных автомобилей.

В общепринятом понимании приборы подразделяют на следующие категории:

• «Замкнутый контур» - предполагает наличие 8 датчиков измеряющих углы поворота в горизонтальной плоскости и позволяет измерять все углы смещения и симметрии.
• «П – контур» (Открытый контур) – предполагает наличие 6 датчиков измеряющих углы поворота в горизонтальной плоскости и позволяет измерять основные углы смещения осей, т. к. угол смещения переднего моста, угол движения (угол действия тяги). Не позволяет измерять угол смещения заднего моста, угол отклонения геометрической оси.
• «2 ИБ» - предполагает наличие 4 датчиков измеряющих углы поворота в горизонтальной плоскости и позволяет измерять углы схождения и смещения моста (приближенно) только на одной оси. Для измерения другой оси необходима переустановка ИБ, что связано с потерями времени. Не всегда возможно установить центральное положение руля в процессе регулировки схождения.

Прибор обеспечивает контроль положения осей всех четырех колес автомобиля. Управление процессом измерений производиться путем переключения программ с помощью клавиатур пульта дистанционного управления или компьютерной стойки. Цифровая передача данных от измерительных блоков к электронному блоку управления осуществляется по сигнальным кабелям (10м).

Цифровая передача данных на центральный компьютер позволяет увеличить стабильность работы. Связь между компьютером через USB - порт повышает скорость обмена информацией.

В независимости от комплектации стенда, реализована процедура "Компенсация биения дисков" по 3-м точкам. Применение 12-ти разрядного АЦП увеличивает точность обработки сигнала датчиков.

В память персонального компьютера прибора заложена база данных на большое количество моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам. База данных содержит так же схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.

Прибор снабжен программой калибровки измерительных датчиков и калибровочным приспособлением, позволяющими оперативно сохранять и обновлять информацию об основных параметрах датчиков.

Компьютерные стойки управления прибором имеют маркировку «Т» - в случае комплектации стандартной стойкой и «S» - в случае комплектации комбинированной стойкой с ящиками для инструмента. Крышка выполнена из АБС пластика.

Модификация компьютерной стойки выбирается по желанию заказчика. В измерительные блоки всех моделей стендов сход-развал "Техно Вектор" встроены высокоточные электронные уровни со световой индикацией, что обеспечивает работу оператора даже при недостаточном освещении.

Компьютерный стенд для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюйма.

Техно Вектор, модификации 4108, 4214N, 4216 (далее прибор) позволяет осуществлять измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

Прибор обеспечивает измерение следующих основных параметров:

для передней и задней оси:

• суммарный и индивидуальный углы схождения колес;
• угол развала колеса;
• углы смещения колес *;
• углы симметрии осей *.

для передней оси (управляемые колеса):

• угол продольного наклона оси поворота колеса;
• угол поперечного наклона оси поворота колеса.

* Данные параметры доступны в полном объеме только для стендов относящихся к категории «замкнутый контур».

T	4	2	1	4	N
1	2	3	4	5	6

1 - Буквенное обозначение серии компьютерной стойка – Т.

2 - Цифровое обозначение серии приборов по типу измерения:
• 4 - измерения с помощью прецизионных датчиков (магнито-резистивных датчиков угла поворота , инклинометров) размещенных в четырех измерительных блоках (по одному на каждое колесо автомобиля).

3 - Цифровое обозначение количества одновременно измеряемых осей.

4-5 - Цифровое обозначение общего количества датчиков в данной модификации.

6 - Буквенное обозначение типа размещения датчиков в ИБ.
• N - тип «П-контур». Применяется только после цифр 14.

В случае отсутствия буквенного обозначения п. 6 — допускается написание модификации без пробелов.

Компьютерная стойка T серии стенда Техно Вектор Компьютерная стойка серии T-серии - базовый вариант компьютерной стойки, сочетает в себе простоту и функциональность. Стойка представляет собой металлическую конструкцию, сверху пластиковая панель на которой располагаются элементы управления и монитор на специальном регулируемом кронштейне.

Колесные адаптеры Техно Вектор Предназначены для регулировки развал-схождения колес автомобилей с диаметром дисков 12-24", включая автомобили с низким бампером (спойлером). На адаптеры крепятся измерительные блоки. Благодаря механизму синхронизации, ось измерительного блока всегда совпадает с осью колес автомобиля.

Компьютер для стендов Техно Вектор Компьютер, входящий в поставку каждого стенда Техно Вектор, это современный компьютере под управлением лицензионной операционной системы Windows. На нем установлено программное обеспечение "Техно Вектор", а также база данных параметров автомобилей.

Комплект поворотных платформ для стенда сход-развал Комплект поворотных платформ используется при выполнении работ на стендах сход-развал Техно Вектор 4 и Техно Вектор5 для поперечной разгрузки передних колес автомобиля. Габаритные размеры платформы: 375х365х50мм. Грузоподъемность одной платформы: 600 кг. Вес одной платформы: 12 кг.

Пульт дистанционного управления Техно Вектор Пульт дистанционного управления имеет эргономичную форму, выполнен из ударопрочного пластика и позволяет уверенно управлять компьютером на расстоянии до 10 м. На нем расположена пленочная клавиатура, кнопки которой, дублируют функциональные клавиши основной панели управления. Связь между компьютером и пультом осуществляется осуществляется по Wi-Fi.

Калибровочное устройство для Техно Вектор 4 Калибровочное устройство Техно Вектор 4 представляет собой шасси с креплениями для измерительных блоков и позволяет проводить контроль и калибровку показаний датчиков самостоятельно, не прибегая к услугам сервисного центра. Пошаговая процедура, интегрированная в программе, направляет действия оператора.

Измерительные блоки Измерительные блоки с электронными уровнями, различаются количеством датчиков измерения углов.

Стопор руля и упор для тормоза Упор тормоза используется для фиксирования педали тормоза в нажатом положении при проведении измерения углов установки колес автомобиля. Стопор руля используется при проведении регулировок узлов подвески для фиксации руля после установки его "прямо".

Комплектация стендов развал-схождение в зависимости от модели:

Наименование	4216	4214N	4108	Т4216	Т4214N	Т4108
Электронный блок, широкоформатный мультемедийный LCD монитор, Клавиатура, "Мышь", Колонки	х	х	х	х	х	х
Компьютерная стойка серии Т				х	х	х
Измерительные блоки замкнутый контур Техно Вектор	х			х
Измерительные блоки П-образный контур Техно Вектор		х			х
Измерительные блоки 2ИБ "Техно Вектор"			х			х
Аксессуары (в базовой комплектации)	х	х	х	х	х	х

Аксессуары "Техно Вектор" (в базовой комплектации)

Руководство по эксплуатации	1
Самоцентрирующийся колесный адаптер (захват)	4
Стопор для руля	1
Упор для тормоза	1
Поворотная платформа	2
Стяжка боковая	2
Стяжка калибровочная	2
Стяжка передняя	1
Пульт дистанционного управления	1
Кабель передних измерительных блоков	2
Кабель задних измерительных блоков	2
Калибровочное устройство "Техно Вектор"	1
Уровень калибровочный	1

Наименование параметра	Диапазон измерений	Макс. погрешность измерений	Сред. статист. погрешность
Углы установки передних колес
Углы развала колес	±8º	±5'	±2'
Угол суммарного схождения передних колес	±5º	±6'	±3'
Угол продольного наклона шкворня	±19º	±10'	±6'
Угол поперечного наклона шкворня	±19º	±10'	±6'
Углы поворота колес передней оси	±11º	±10'	±6'
Максимальный угол поворота колес**	±45º	±30'	±20'
Углы установки задних колес
Углы развала колес	±8º	±5'	±2'
Угол суммарного схождения колес задней оси	±5º	±6'	±3'
Углы индивидуального схождения колес задней оси	±2,5º	±5'	±2'
Углы симметрии
Угол смещения передней оси	±2,5º	±6'	±3'
Угол смещения задней оси*	±2,5º	±5'	±2'
Угол движения	±2,5º	±5'	±2'
Угол отклонения геометрии оси*	±2,5º	±6'	±3'

* - для стендов с замкнутым контуром
** - измеряется с помощью поворотных платформ

Наименование параметра	Значение
Напряжение, В	220 ± 10%
Частота, Гц	50/60
Диапазон крепления колесного адаптера (захвата), дюймы	12 ÷  22
Рабочая температура, °С	+10 ÷ +35
Потребляемая мощность, Вт	150
Масса, нетто, Кг,	182
Масса, брутто, Кг	212
Объем, м3	1,3
Количество мест в упаковке	5
Климатическое исполнение прибора по ГОСТ	ГОСТ 15150-69

Программно-математическое обеспечение "Вектор" является мощным и современным средством контроля и управления процессом измерения и регулировки.

• Непрерывная обработка информации от датчиков и отображение измеренных параметров на экран;
• Автоматическая оценка измеряемых параметров на соответствие нормативам;
• Цветные индикаторы облегчают работу на расстоянии от монитора;
• Возможность быстрого перехода в другие режимы работы программы.

Программно-математическое обеспечение "Вектор" является мощным и современным средством контроля и управления процессом измерения и регулировки.

В программе интегрирована база данных, содержащая: Углы установки колес. Нормы давления в шинах. Трехмерная анимация. Схемы и иллюстрации регулировок. Более 40 000 автомобилей. Бесплатные ежегодные обновления базы данных и программного обеспечения.

Программа обеспечивает компенсацию биения дисков колес. Измеренная погрешность запоминается компьютером и учитывается как поправка при дальнейшем измерении и регулировке.

Электронная справочная система содержит исчерпывающую информацию по работе со стендом и программой. Видеоролики по работе с оборудованием. Видеоролики по работе с программой. Информация по регулировкам - схемы, иллюстрации, видео, трехмерная анимация.

Оптимизированная процедура измерения параметров установки колес существенно снижает время измерения.

Калибровочное устройство в базовой комплектации позволяет производить контроль и калибровку показаний датчиков самостоятельно. Пошаговая процедура, интегрированная в программе направляет действия оператора.

Возможность выбора режима регулировки. 11 режимов отображения регулируемых параметров - по группам и раздельно. Возможность регулировки продольного угла в реальном времени.

Программа позволяет сохранение и распечатку измеренных параметров до и после регулировки. Возможность цветной или черно-белой распечатки.

Реализован режим регулировки автомобиля с вывешенными колесами.

Наличие базы данных клиентов. Возможность статистического анализа проводимых работ за любой период времени по разным параметрам - по дням недели, по месяцам, по моделям автомобилей и т.д. Возможен полный контроль за действиями оператора.

По результатам регулировки выдается отчет в печатном виде с детальной расшифровкой параметров до и после регулировки.

ПМО Вектор

Программно-математическое обеспечение "Вектор" является мощным и современным средством контроля и управления процессом измерения и регулировки.

• Непрерывная обработка информации от датчиков и отображение измеренных параметров на экран;
• Автоматическая оценка измеряемых параметров на соответствие нормативам;
• Цветные индикаторы облегчают работу на расстоянии от монитора;
• Возможность быстрого перехода в другие режимы работы программы.

Программно-математическое обеспечение "Вектор" является мощным и современным средством контроля и управления процессом измерения и регулировки.

В программе интегрирована база данных, содержащая: Углы установки колес. Нормы давления в шинах. Трехмерная анимация. Схемы и иллюстрации регулировок. Более 40 000 автомобилей. Бесплатные ежегодные обновления базы данных и программного обеспечения.

Программа обеспечивает компенсацию биения дисков колес. Измеренная погрешность запоминается компьютером и учитывается как поправка при дальнейшем измерении и регулировке.

Электронная справочная система содержит исчерпывающую информацию по работе со стендом и программой. Видеоролики по работе с оборудованием. Видеоролики по работе с программой. Информация по регулировкам - схемы, иллюстрации, видео, трехмерная анимация.

Оптимизированная процедура измерения параметров установки колес существенно снижает время измерения.

Калибровочное устройство в базовой комплектации позволяет производить контроль и калибровку показаний датчиков самостоятельно. Пошаговая процедура, интегрированная в программе направляет действия оператора.

Возможность выбора режима регулировки. 11 режимов отображения регулируемых параметров - по группам и раздельно. Возможность регулировки продольного угла в реальном времени.

Программа позволяет сохранение и распечатку измеренных параметров до и после регулировки. Возможность цветной или черно-белой распечатки.

Реализован режим регулировки автомобиля с вывешенными колесами.

Наличие базы данных клиентов. Возможность статистического анализа проводимых работ за любой период времени по разным параметрам - по дням недели, по месяцам, по моделям автомобилей и т.д. Возможен полный контроль за действиями оператора.

По результатам регулировки выдается отчет в печатном виде с детальной расшифровкой параметров до и после регулировки.

Комплектация Техновектор T 4108

Электронный блок, широкоформатный мультемедийный LCD монитор, Клавиатура, "Мышь", Колонки	х
Компьютерная стойка серии Т	х
Измерительные блоки замкнутый контур Техно Вектор
Измерительные блоки П-образный контур Техно Вектор
Измерительные блоки 2ИБ "Техно Вектор"	х
Аксессуары (в базовой комплектации)	х

Технические характеристики Техновектор T 4108

Наименование параметра	Диапазон измерений	Макс. погрешность измерений	Сред. статист. погрешность
Углы установки передних колес
Углы развала колес	±8º	±5'	±2'
Угол суммарного схождения передних колес	±5º	±6'	±3'
Угол продольного наклона шкворня	±19º	±10'	±6'
Угол поперечного наклона шкворня	±19º	±10'	±6'
Углы поворота колес передней оси	±11º	±10'	±6'
Максимальный угол поворота колес**	±45º	±30'	±20'
Углы установки задних колес
Углы развала колес	±8º	±5'	±2'
Угол суммарного схождения колес задней оси	±5º	±6'	±3'
Углы индивидуального схождения колес задней оси	±2,5º	±5'	±2'
Углы симметрии
Угол смещения передней оси	±2,5º	±6'	±3'
Угол смещения задней оси*	±2,5º	±5'	±2'
Угол движения	±2,5º	±5'	±2'
Угол отклонения геометрии оси*	±2,5º	±6'	±3'

* - для стендов с замкнутым контуром
** - измеряется с помощью поворотных платформ

Наименование параметра	Значение
Напряжение, В	220 ± 10%
Частота, Гц	50/60
Диапазон крепления колесного адаптера (захвата), дюймы	12 ÷  22
Рабочая температура, °С	+10 ÷ +35
Потребляемая мощность, Вт	150
Масса, нетто, Кг,	182
Масса, брутто, Кг	212
Объем, м3	1,3
Количество мест в упаковке	5
Климатическое исполнение прибора по ГОСТ	ГОСТ 15150-69

Советуем купить:
